Forståelse af forskellen mellem en ensretter og en transformer: Væsentlige komponenter i magtkonvertering

I en verden af elektroteknik er forståelse af forskellen mellem en ensretter og en transformer afgørende, især for alle, der beskæftiger sig med elektriske kredsløb eller kraftsystemer. Selvom de kan virke ens ved første øjekast, fordi begge beskæftiger sig med elektrisk energi, er deres formål, funktioner og operationelle principper forskellige. I denne artikel vil vi udforske begge enheder dybtgående og fremhæve deres forskelle, arbejdsprincipper og applikationer.

Hvad er en transformer?
En transformer er en statisk elektrisk enhed, der bruges til at overføre elektrisk energi mellem to eller flere kredsløb gennem elektromagnetisk induktion. Det er designet til at øge (step-up) eller reducere (step-down) spændingsniveauer, samtidig med at frekvensen af AC (vekslende strøm) signalet. Transformere arbejder primært med vekslende strøm (AC), og de er baseret på princippet om elektromagnetisk induktion.

Hvordan fungerer en transformer?
En transformer består af tre hovedkomponenter:

Primær spole - den spole, der modtager indgangsspændingen (AC).

Sekundær spole - Spolen, der leverer udgangsspændingen (AC).

Kerne - Det magnetiske materiale, der danner stien til fluxen, der er skabt af strømmen i den primære spole, og inducerer en strøm i den sekundære spole.

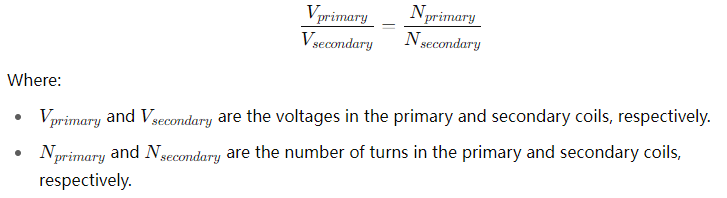

Arbejdsprincippet bag en transformer er enkelt: Når skiftevis strømmen strømmer gennem den primære spole, skaber det et magnetfelt, der svinger. Dette magnetfelt inducerer en strøm i den sekundære spole gennem elektromagnetisk induktion. Spændingsforholdet mellem de primære og sekundære spoler bestemmes af svingforholdet - det vil sige forholdet mellem antallet af trådvejninger i den primære spole og antallet af sving i den sekundære spole. Dette forhold bestemmer direkte, om spændingen er trappet op eller trappet ned.

Anvendelser af transformere:

Power Distribution Networks: Step-up og step-down spænding.

Elektrisk isolering: Isoleringstransformatorer forhindrer høje spændinger i at nå følsomt udstyr.

Spændingsregulering i elektroniske kredsløb.

Begrænsninger:

Transformers fungerer kun med vekselstrømsstyrke. De kan ikke fungere med jævnstrøm (DC).

De er relativt voluminøse og kræver omhyggelig design for at håndtere store mængder strøm.

Hvad er en ensretter?
En ensretter er en elektrisk enhed, der bruges til at konvertere vekslende strøm (AC) til jævnstrøm (DC). Denne proces er kendt som ensretning. Rektifikatorer bruges typisk i strømforsyninger til elektronik, batterier og DC -motorer. I modsætning til transformatorer, som kun ændrer spændingsniveauer uden at ændre strømens retning, ændrer ensretter faktisk bølgeformen af indgangsstrømmen fra AC til DC.

Hvordan fungerer en ensretter?
Rektifikatorer er typisk bygget ved hjælp af halvlederenheder, såsom dioder, som tillader strøm kun at strømme i en retning. Når AC-spænding påføres en ensretter, leder dioderne strøm under den positive halvcyklus og blokstrøm under den negative halvcyklus, hvilket kun tillader en ensrettet strøm (DC) at passere igennem.

Der er to hovedtyper af ensretter:

Half-bølge ensretter-bruger en enkelt diode og tillader strøm at passere i løbet af halvdelen af AC-bølgeformen (positiv eller negativ). Denne metode er ineffektiv, fordi den resulterer i en masse spildt energi og en pulserende DC -output.

Fuldbølger ensretter-bruger to eller fire dioder (afhængigt af konfiguration) for at lade strømmen flyde under både de positive og negative halvcyklusser af AC-bølgeformen. Denne metode er mere effektiv og giver glattere DC -output.

Efter ensretningsprocessen er output et pulserende DC -signal, som kan udjævnes yderligere ved hjælp af filtre (kondensatorer, induktorer) for at producere en stabil DC -output.

Anvendelser af ensrettere:

Strømforsyninger til elektroniske enheder, computere og fjernsyn.

DC -motordrev.

Batteriopladning.

Elektroplettering.

Begrænsninger:

Ensretter fungerer kun med AC -input.

Outputet er DC, men kan stadig pulsere, medmindre det er yderligere filtreret.
